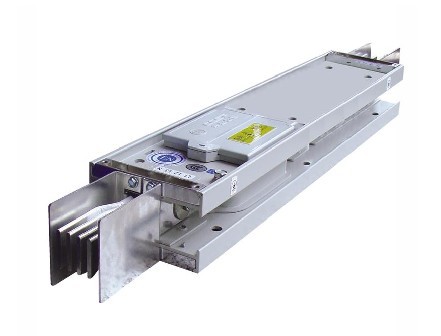

本照明母线槽为铝镁合金，具有体积小、重量轻、强度大、安装方便等优点。适用于各种场所的日光灯，汞灯及其他照明器材的供配用电。规格有25A、40A、2*25A、2*40A、25A+40A。
产品简介：
1.防护等级达到IP54（无需任何附件）。
2.外壳为铝镁合金，其重量更轻，外观更美，强度达到要求。
3.所有的绝缘和塑料材料的耐着火性能符合要求：
-支撑载流电部分可耐受960℃
-非支撑载流电部分可耐受650℃
技术参数：
基本电气特性
额定电流
|
A
|
25
|
40
|
2*25
|
2*40
|
25+40
|
额定工作电压值
|
VAC
|
415
|
415
|
415
|
415
|
415
|
额定绝缘电压
|
VAC/DC
|
690/690
|
690/690
|
690/690
|
690/690
|
690/690
|
额定频率
|
Hz
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
额定峰值电流
|
KA
|
2.5
|
3.5
|
3
|
4
|
4
|
额定短时耐受电流（t=1s）
|
KA
|
0.69
|
0.94
|
0.69
|
0.94
|
0.94
|
防护等级
|
IP40、IP42、IP43、IP54
|
线数
|
|
4
|
4
|
4
|
4
|
4
|
线质材料
|
|
Cu
|
Cu
|
Cu
|
Cu
|
Cu
|
截面积（L1,L2,L3）
|
mm²
|
4
|
6
|
2*4
|
2*6
|
4+6
|
截面积(N)
|
mm²
|
4
|
6
|
2*4
|
2*6
|
4+6
|
导体电气特征
电流等级
|
25A
|
40A
|
单根带电导体
|
冷态平均电阻（环境温度20℃）R20
|
mΩ/m
|
6.81
|
2.91
|
额定电流下的平均电阻R1或Rb1ph（环境温度35℃）
|
mΩ/m
|
8.31
|
3.52
|
50Hz额定电流时的平均电抗X1或Xb ph
|
mΩ/m
|
0.18
|
0.16
|
地线
|
冷态平均电阻（环境温度20℃）
|
mΩ/m
|
1.55
|
1.55
|
故障回路特征
电流等级
|
25A
|
40A
|
故障回路带电导体间平均电阻
|
热稳定温度θ1下的相/相，相/中阻值Rb1 ph/ ph或Rb1 ph/ N
|
mΩ/m
|
16.64
|
6.69
|
常规短路温度下的相/相，相/中阻值Rb2 ph/ ph或Rb2 ph/ N
|
mΩ/m
|
20.87
|
8.48
|
平均电抗（相/相，相/中）
|
相/相 电抗Xb ph/ph
|
mΩ/m
|
1.64
|
0.77
|
相/中 电抗 Xb ph/N
|
mΩ/m
|
2.05
|
0.80
|
平均电阻（相/地）
|
热稳定电流下的平均电阻Rb1 ph/PE
|
mΩ/m
|
9.87
|
5.08
|
常规短路温度下的平均电阻 Rb2 ph/ PE
|
mΩ/m
|
11.85
|
6.11
|
平均电抗（相/地）
|
Xb ,ph/PE
|
mΩ/m
|
1.05
|
1.35
|
其他特性
电流等级
|
25A
|
40A
|
短路耐受电流
|
额定峰值电流
|
KA
|
2.5
|
3.5
|
*大热度极限I²t
|
A²S
|
190
|
870
|
电压降
|
单相50Hz的电压降（三相回路乘以0.866）
|
功率因数Cosφ=0.8
|
V/100m/A
|
0.65
|
0.27
|
功率因数Cosφ=0.9
|
V/100m/A
|
0.75
|
0.31
|
功率因数Cosφ=1
|
V/100m/A
|
0.81
|
0.34
|
正常安装位置
|
侧装
|
|
